Il futuro della fotografia mobile sta per essere ridefinito radicalmente con l’introduzione delle metalenti. Queste lenti rivoluzionarie, realizzate attraverso avanzate tecniche di nanoimpronta litografica su substrati di silicio, stanno per rendere superate le convenzionali lenti ottiche.
La loro integrazione nei chip promette non solo una riduzione significativa dei costi di produzione ma anche un salto qualitativo nell’efficienza e nella precisione della fotografia digitale. Nel 2024 vedremo robusti passi avanti in questa direzione.
Il potenziale rivoluzionario delle metalenti
La tecnologia delle metalenti rappresenta una svolta nel campo della fotografia mobile. Al contrario delle lenti tradizionali, realizzate mediante processi onerosi che includono colata, molatura e lucidatura di vetro o plastica, le metalenti vengono incise su un foglio di biossido di silicio o materiale simile. Questo processo innovativo sfrutta pilastri di silicio delle dimensioni pari alla lunghezza d’onda della luce, che interagiscono con essa per piegarla e disperderla in modi controllabili con precisione.
Provo a spiegarlo in modi molto più semplici? Perdonate l’approssimazione.

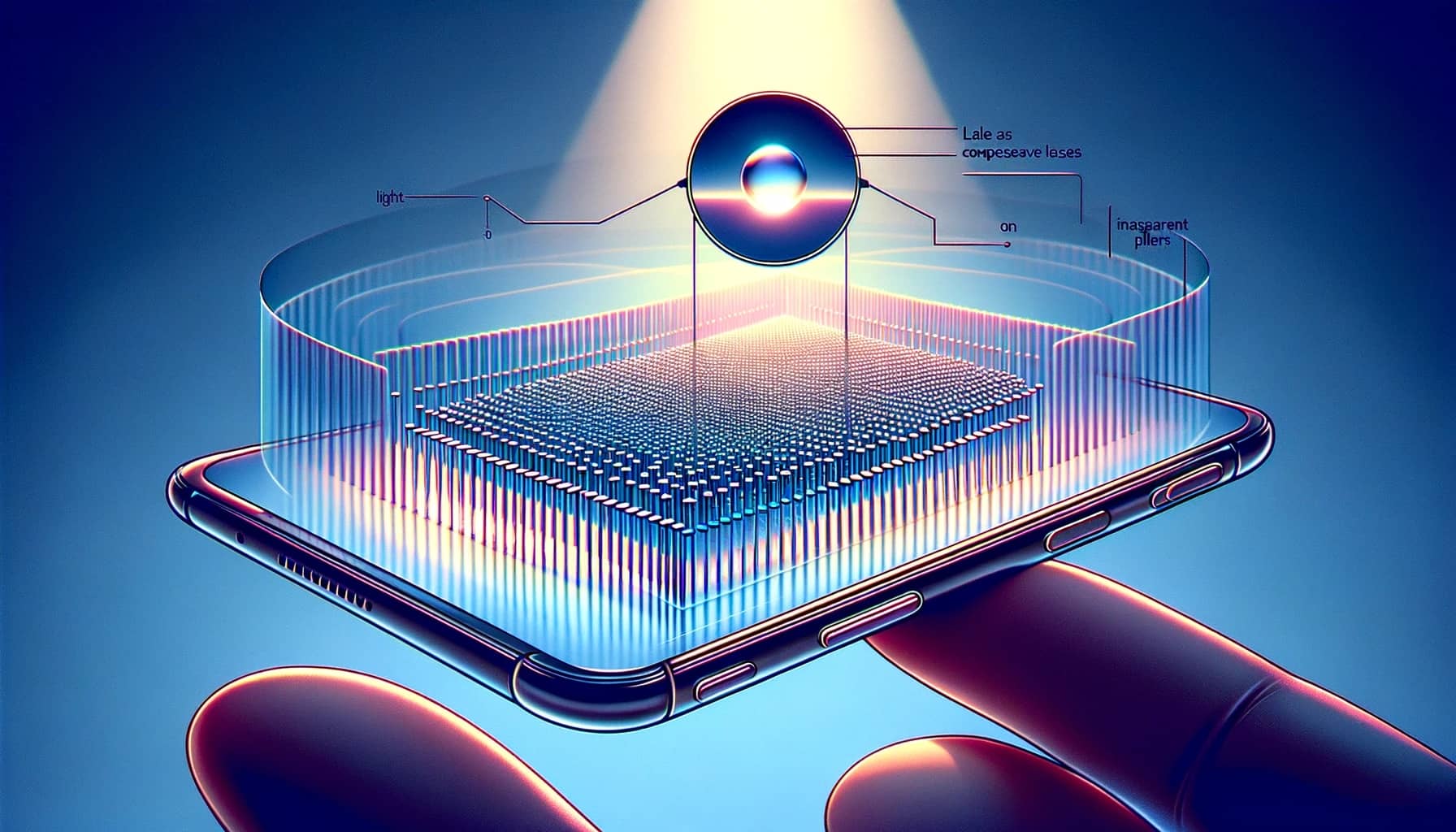

Le metalenti sono come fogli sottili e trasparenti con dei piccolissimi pilastri stampati sopra, invisibili ad occhio nudo. Questi pilastri sono talmente piccoli che hanno la stessa dimensione dei colori della luce. Quando la luce passa attraverso il foglio con questi pilastri, viene piegata e diretta come in una lente normale. Così, invece di dover fare lenti di vetro complesse e costose, possiamo semplicemente “stampare” questi pilastri sul foglio, rendendole perfette per dispositivi come gli smartphone.
Metalenti, una strada non facile
Nonostante gli sforzi iniziali, la realizzazione di metalenti tramite litografia basata sulla luce ha incontrato ostacoli significativi. Il team di Andrew McClung presso l’Università del Massachusetts ad Amherst ha superato questi limiti sviluppando un metodo compatibile con la produzione su larga scala di chip.
I ricercatori hanno perfezionato una tecnica chiamata nanoimpronta litografica, che stampa il disegno delle metalenti su una resina chiamata polimetilmetacrilato (PMMA), posta sopra uno strato di nitruro di silicio e un substrato di biossido di silicio. Se volete approfondire, vi linko qui la ricerca.
Le applicazioni oltre la fotografia
Oltre alla fotografia sui dispositivi mobili, le metalenti hanno potenziali applicazioni in vari ambiti. Possono essere utilizzate per canalizzare la luce attraverso i chip, creando disegni complessi in 3D per il processamento ottico.
Queste lenti potrebbero trovare impiego anche in webcam e altri dispositivi simili, nonché in sistemi ottici altamente efficienti e compatti integrabili in una vasta gamma di applicazioni.
Sfide e prospettive future
Le metalenti si affacciano nel mercato con la promessa di portare una tecnologia più efficiente e meno costosa rispetto alle lenti tradizionali. C’è ovviamente da lavorare sulla scalabilità e l’integrazione di questa tecnologia nei processi di produzione attuali. La ricerca di McClung e del suo team segna un passo importante verso il superamento di queste barriere, avvicinandoci sempre più all’introduzione di metalenti in dispositivi di consumo di massa.
Con le loro proprietà uniche e il processo di produzione innovativo, le metalenti renderanno possibile una nuova era di dispositivi incredibilmente più efficienti e compatti. Non vediamo l’ora di scattare la prossima fotografia.
