Un incredibile origami in stampa 4D pesa tre grammi e regge 50kg

Tre grammi di materiale, 50 chili di carico sostenuto: il rapporto è di uno a SEDICIMILA, e non è un errore di trascrizione. Un team del Beijing Institute of Technology ha pubblicato su Advanced Functional Materials una struttura chiamata Ori-lattice: due pannelli piegati come un origami, un reticolo cellulare schiacciato in mezzo, il tutto stampato in un pezzo solo con la stampa 4D. A temperatura ambiente è rigida abbastanza da reggere pesi industriali. Scaldata a 87°C diventa malleabile, si piega piatta, si raffredda e resta così fino al prossimo riscaldamento, quando si riaprirà da sola. Recupero della forma: oltre il 99%.

Perché la stampa 4D: serviva un compromesso

Il problema che gli ingegneri si portano dietro da anni è semplice da raccontare: un materiale abbastanza cedevole da piegarsi lungo le linee di un origami è anche troppo debole per reggere carichi quando la struttura è aperta. E viceversa. Si è provato con pannelli spessi, cerniere a molla, assemblaggi modulari e altre bizzarrie, ma ogni soluzione aggiunge pezzi, peso, punti di rottura. La bellezza dell’origami matematico è che una singola lamina si trasforma in volume complesso, ma la bellezza tende a finire quando devi appoggiarci sopra qualcosa.

Risultati ottimi e controintuitivi

Il rapporto volumetrico di compattazione arriva a 5:1 nella versione a pieghe parallele. Vuol dire che la struttura aperta occupa cinque volte lo spazio di quella chiusa. In compressione, la stessa variante ha retto 50 kg senza deformazioni significative, mentre la versione Miura-ori si è fermata a 18 kg (entrambe pesano attorno ai tre grammi). Ecco il punto interessante: le performance di rigidità sono confrontabili con quelle di pannelli sandwich convenzionali dello stesso peso e materiale. Le pieghe degli origami, in altre parole, non indeboliscono la struttura. E questo, se avete presente come funziona normalmente l’ingegneria dei materiali, è il tipo di risultato che costringe a rileggere il paper due volte.

Il trucco geometrico sta nel coordinare le due parti: il lattice deve infilarsi negli spazi che si aprono mentre i pannelli si piegano, senza collidere. I ricercatori hanno derivato le relazioni parametriche tra spessori, larghezze delle pieghe e angoli di piegatura che garantiscono una chiusura pulita. Poi l’hanno simulata agli elementi finiti, poi l’hanno stampata. Tutto coincide.

Dove serve davvero: il CubeSat

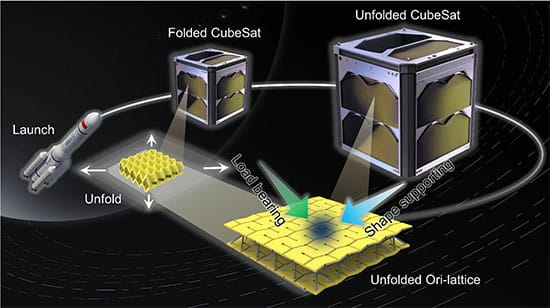

L’applicazione che lo studio mette in prima pagina è lo spazio. Un CubeSat deve stare dentro una carena da razzo, sopravvivere alle vibrazioni del lancio e poi, in orbita, aprirsi in pannelli solari, antenne, schermi. Oggi si fa con cerniere molleggiate e meccanismi di dispiegamento che aggiungono peso e rischio. Una stampa 4D in un pezzo unico che a terra sta piatta e in orbita si apre da sola appena prende sole (o un elemento riscaldante) è esattamente quello che la manualistica aerospaziale ordina da vent’anni e non sa ancora dove trovare.

Il passaggio su Nature Communications di quattro anni fa, che tentava qualcosa di simile con kirigami e origami uniti, non arrivava a questi rapporti di carico. Qui siamo in una zona del grafico prestazioni-compattazione che, secondo gli autori, nessuna classe di strutture occupa ancora.

Stampa 4D, cosa manca per uscire dal laboratorio

Due cose, come sempre. La prima è il polimero: 87°C è una soglia comoda per un test in laboratorio, meno per applicazioni dove la temperatura non si controlla. La seconda è la durata: quanti cicli piega-apri-piega regge prima di perdere quell’oltre-99% di recupero? Lo studio non si spinge lì. E un CubeSat, una volta aperto, dovrebbe restare così per anni.

Vabbè. Per ora tre grammi che ne reggono cinquanta sono un promemoria utile: la gerarchia del peso nei materiali, quella che consideravamo quasi una legge, ogni tanto si lascia piegare. Letteralmente.
